Схема расположения коммуникаций для унитаза со сливом в пол или стену

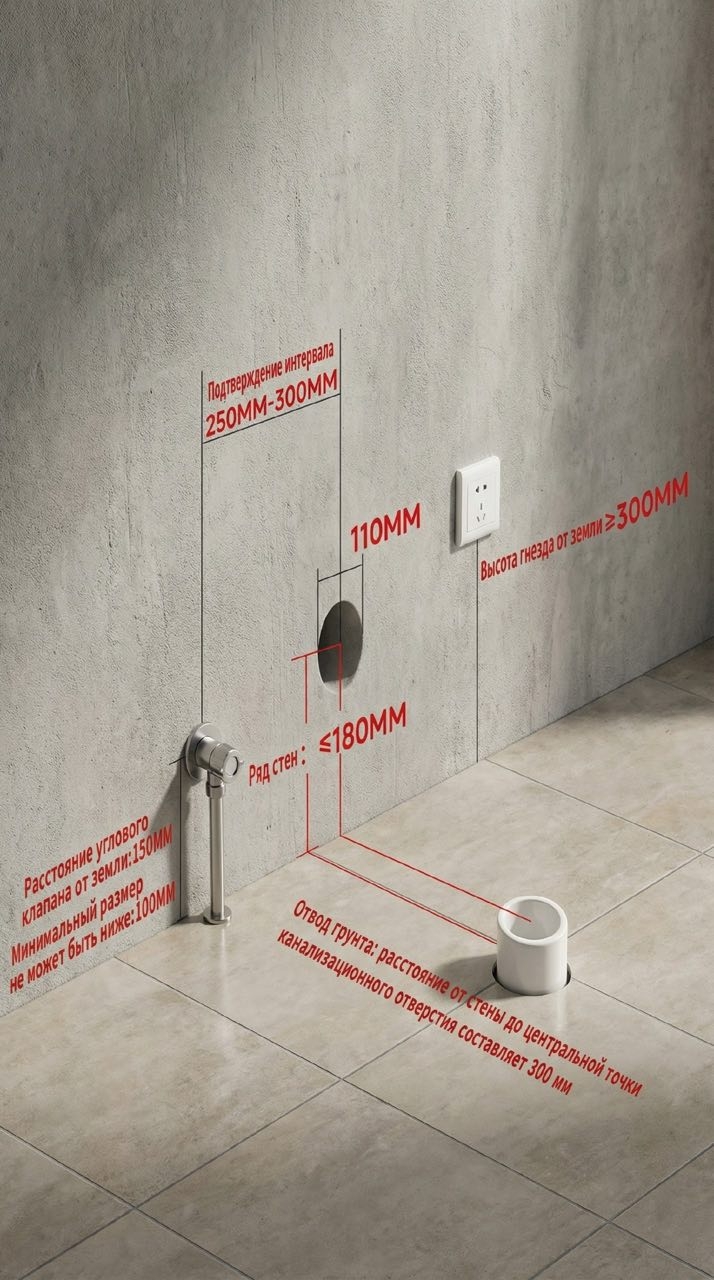

На изображении представлена схема установки подвесного унитаза с инсталляцией, демонстрирующая важные размеры и рекомендации для монтажа. Разберём ключевые элементы схемы:

Основные размеры и рекомендации:

1. Высота установки:
— Высота гнезда от земли ≥ 300 мм.
Это минимальное расстояние от пола до центральной точки выпуска канализационной трубы. Такой отступ необходим для нормального функционирования системы водоотведения.

2. Расположение унитаза:
— Отвод грунта: расстояние от стены до центральной точки канализационного выхода составляет 300 мм.
Этот параметр важен для правильного размещения унитаза относительно стены и обеспечения свободного доступа к коммуникациям.

3. Крепление унитаза:
— Рядом с кранами: ≤ **180 мм.
Минимальное расстояние от угла клапана до ближайшей стенки составляет 150 мм, минимальный размер самого клапана — 100 мм.
Эти параметры обеспечивают удобное размещение и обслуживание арматуры.

4. Интервал установки:
— Интервал подтверждения: 250 мм – 300 мм.
Данный промежуток важен для равномерного распределения нагрузок и устойчивости конструкции.

5. Дополнительные рекомендации:
— Регулировка высоты:
Стандартная высота установки подвесного унитаза — 400–420 мм от пола до верхней кромки сиденья. Это оптимальное значение для комфортного использования.
— Типы инсталляций:
Существует два основных варианта: блочная (крепится к стене) и рамная (фиксируется к полу и стене). Выбор зависит от прочности стен и личных предпочтений.

Практические советы:
— Подготовка основания:
Перед установкой необходимо завершить черновые работы (заливка стяжки, выравнивание стен), а также подключить инженерные сети (электропроводка, водопровод, канализация).
— Сборка и настройка:
Сначала собирается рама инсталляции, регулируется её высота (обычно 320 мм от чистового пола), после чего производится фиксация к стене и полу.
— Завершающий этап:
После завершения монтажа инсталляции поверхность облицовывается кафелем, а затем устанавливается сам унитаз.

Таким образом, схема наглядно показывает, как правильно разместить и зафиксировать подвесной унитаз с учётом всех важных размеров и стандартов.
